10G SFP+ optisk transceiver Branschkunskap
Vad är arbetsprincipen för 10G SFP optisk modul? Hur överför den data?

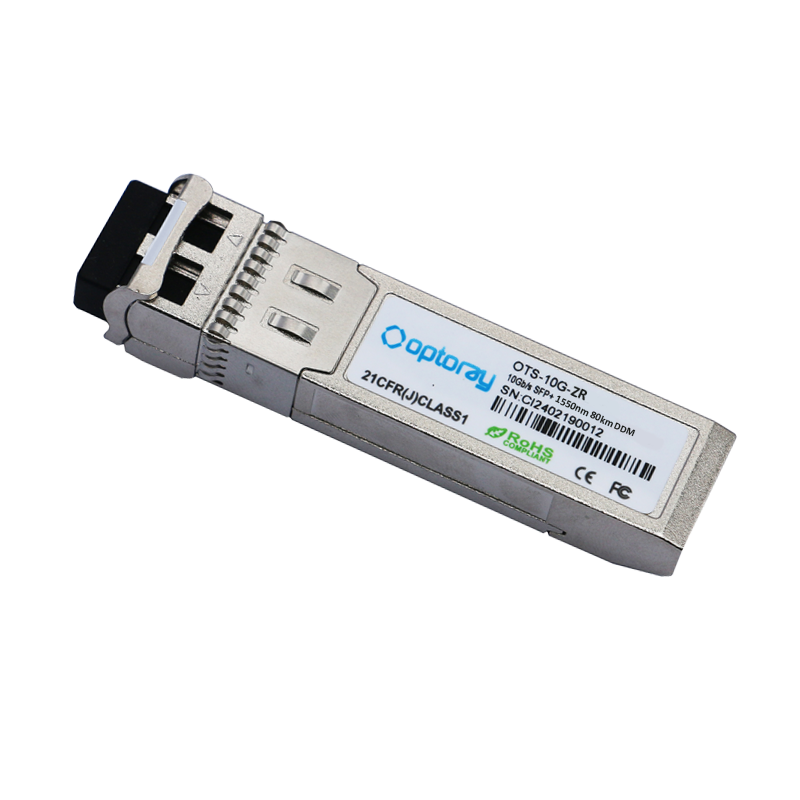

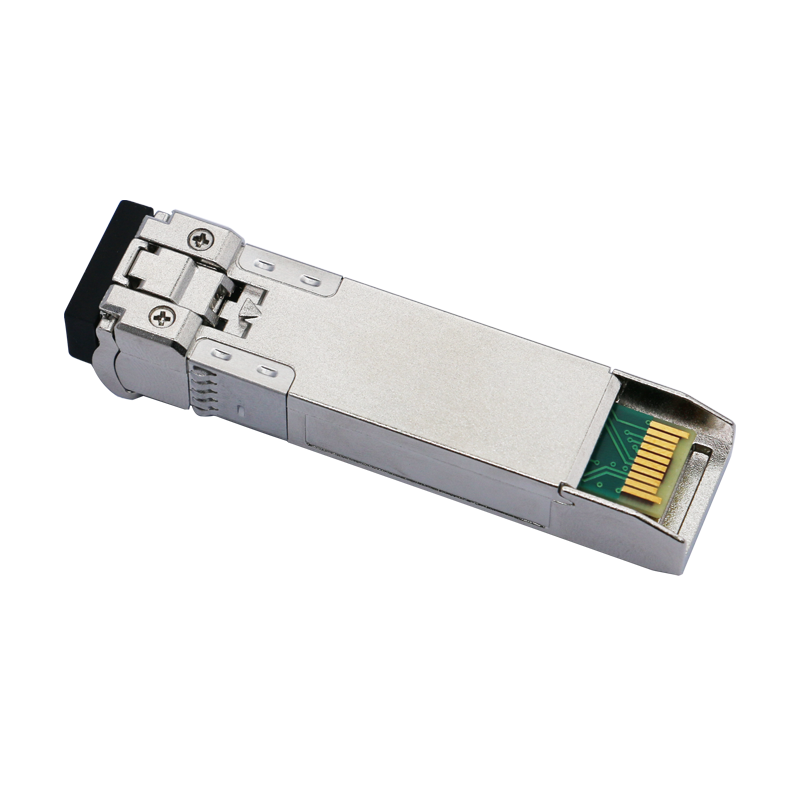

10G SFP optisk modul (Small Form-factor Pluggable Plus) är en höghastighets optisk fiberöverföringsenhet som används för att överföra data med en hastighet av 10 Gbps (10 Gigabits per sekund). Det är en hot-swappable modul som vanligtvis används i nätverksutrustning som switchar, routrar och servrar för att uppnå höghastighetsdataöverföring.
arbetsprincip:
Fotoelektrisk omvandling:
Avsändare: När data ska överföras sänds den elektriska signalen från sändaren via det elektriska gränssnittet i den optiska modulen 10G SFP. Inuti modulen omvandlas elektriska signaler till optiska signaler. Denna process utförs av en laser (eller LED), som omvandlar den elektriska signalen till ljuspulser, som representerar den binära kodningen av digitala data. Den optiska signalen överförs sedan till fiberutgångsporten genom fiberkopplaren i modulen.
Optisk fiberöverföring:
När ljussignalen väl kommer in i fibern, färdas den längs fibern. Optisk fiber är en smal glasfiber gjord av material med högt brytningsindex, som gör att optiska signaler kan överföras längs den optiska fibern på ett totalreflektionssätt, vilket minskar signaldämpning och distorsion. Den optiska signalen överförs till den mottagande änden genom den optiska fibern med ljusets hastighet.
Fotoelektrisk omvandling:
Mottagningsände: När den optiska signalen når mottagningsänden går den in i den optiska mottagaren i den optiska 10G SFP-modulen.
Den optiska mottagaren omvandlar den optiska signalen tillbaka till en elektrisk signal. Denna process liknar den på den sändande änden, men på den mottagande änden detekteras den optiska signalen och omvandlas till en elektrisk signal som matchar den ursprungliga signalen.
I slutändan matas den elektriska signalen ut till en enhet i den mottagande änden, såsom en switch, router eller server, för vidare bearbetning och användning.
Databearbetning och överföring: När data når mottagarsidan i form av elektriska signaler kan de tas emot och bearbetas av målenheten. Detta kan innebära demodulering, formning och andra bearbetningssteg för att säkerställa dataintegritet och korrekthet.
Laser sänder signaler: Vid sändningsänden bearbetas de elektriska signalerna och överförs sedan till lasern i den optiska modulen. Lasrar omvandlar elektriska signaler till optiska signaler, så kallade laserpulser. Dessa optiska signaler överförs till den mottagande änden genom optiska fibrer.
Optisk fiberöverföring: Optiska signaler överförs till den mottagande änden genom optiska fibrer. Optisk fiber är en smal glasfiber med ett högt brytningsindex som effektivt kan överföra optiska signaler och minska signaldämpning och distorsion.
Den optiska mottagaren tar emot signalen: I den mottagande änden når den optiska signalen den optiska mottagaren i den optiska modulen. Den optiska mottagaren omvandlar den optiska signalen tillbaka till en elektrisk signal, d.v.s. återställer den ursprungliga datasignalen.
Databehandling: Den mottagna elektriska signalen bearbetas ytterligare, inklusive steg som demodulering och formning, för att säkerställa dataernas noggrannhet och integritet.
dataöverföring:
Den optiska modulen 10G SFP överför data genom optisk fiber, och dess överföringshastighet kan nå 10 Gbps, vilket innebär att den kan överföra 1 miljard bitar per sekund. Denna höghastighetsöverföring gör att den används ofta i scenarier som kräver stor bandbredd och höghastighetsanslutningar, såsom datacenter, molnberäkningar, videoströmning och andra områden.
Vilka är applikationsscenarierna för 10G SFP optiska moduler i datacenternätverk?
10G SFP optiska moduler har ett brett utbud av applikationsscenarier i datacenternätverk. Följande kommer att introducera flera aspekter:
Serveranslutning:
Den optiska modulen 10G SFP ger en överföringshastighet på upp till 10 Gbps och är lämplig för tillämpningsscenarier som kräver stora mängder dataöverföring. Genom denna höghastighetsanslutning kan servrar i datacentret snabbt dela resurser, överföra data och stödja driften av högpresterande applikationer. Datacenterapplikationer är mycket känsliga för latens, särskilt i applikationsscenarier som kräver snabb respons, såsom finansiella transaktioner, onlinespel etc. Den optiska 10G SFP-modulen realiserar dataöverföring genom optisk fiberöverföring och har låg överföringsfördröjning, vilket kan möta efterfrågan på låg latens. 10G SFP optiska moduler har en mindre fysisk storlek, vilket ger dem flexibilitet i serveranslutningar. Servrar har ofta begränsat utrymme och den lilla utformningen av SFP optiska moduler gör att de enkelt kan passa in i portkonfigurationerna för olika servrar och nätverksutrustning. Servrar i ett datacenter kan vara distribuerade i olika rack eller datorrum och kräver span-anslutningar för att kommunicera med varandra. 10G SFP optiska moduler kan uppnå långdistansanslutningar genom optisk fiberöverföring, vilket gör höghastighetsanslutningar mellan långdistansservrar möjliga.
Lagringsnätverksanslutning:
Lagringssystem i datacenter kräver vanligtvis nätverksanslutningar med hög bandbredd och låg latens för att möjliggöra snabb dataläsning, skrivning och lagring. 10G SFP optiska moduler kan användas för att ansluta lagringsenheter, såsom att ansluta lagringsservrar till lagringsmatriser, lagringsväxlar, etc., för att uppnå höghastighets och stabil dataöverföring genom optisk fiberöverföring.
Nätverksaggregation:
Datacenternätverk använder vanligtvis nätverksaggregationsteknik för att aggregera flera nätverkslänkar till en nätverkslänk med hög bandbredd och hög tillgänglighet. 10G SFP optiska moduler kan användas för att ansluta nätverksaggregationsenheter, såsom att ansluta switchar och kärnroutrar, ansluta överföringslänkar mellan olika datacenter, etc., för att uppnå höghastighetsdataaggregation och överföring genom optisk fiberöverföring.
Virtualiserad miljö:
I en virtualiserad miljö kan flera virtuella maskiner behöva komma åt lagringsresurser eller vara sammankopplade samtidigt, vilket kräver höghastighetsnätverksanslutningar för att stödja dataöverföring och kommunikation mellan virtuella maskiner. 10G SFP optiska moduler kan användas för att ansluta kommunikation mellan servrar och switchar i virtualiserade miljöer, vilket ger nätverksanslutningar med hög bandbredd och låg latens för virtuella maskiner.
Högpresterande datoranvändning:
När du utför högpresterande beräkningsuppgifter som vetenskaplig beräkning och big data-analys krävs en stor mängd dataöverföring och beräkningsresurser. 10G SFP optiska moduler kan användas för att ansluta kommunikation mellan servrar och switchar i högpresterande datorkluster för att uppnå höghastighetsdataöverföring och distribuerad bearbetning av datoruppgifter.
Tillämpningsscenarierna för 10G SFP optiska moduler i datacenternätverk inkluderar främst serveranslutning, lagringsnätverksanslutning, nätverksaggregation, virtualiseringsmiljö och högpresterande datoranvändning. Det ger höghastighets och stabil nätverksöverföringskapacitet för datacenter och möter olika behov. krav i olika tillämpningsscenarier.
