SFP -moduler: Drivning av trafikflödet i moderna nätverk

I. Introduktion till Sfp -moduler

A. Hook: Ryggraden i modernt nätverk

I den intrikata webben av modern digital kommunikation, där data flyter med ljusets hastighet, finns det osungna hjältar som arbetar outtröttligt bakom kulisserna. Bland dessa Liten formfaktor pluggbar (Sfp) -modul Utmärker sig som en kritisk komponent, vilket tyst gör det möjligt för den höghastighetsanslutningen som driver allt från stora datacentra till din vardagliga internetupplevelse. Ofta förbises dessa kompakta sändare i huvudsak ryggraden i samtida nätverk.

B. Vad är en SFP -modul?

En SFP-modul är en kompakt, varm-pluggbar optisk sändtagare som används för både telekommunikations- och datakommunikationsapplikationer. Dess primära syfte är att konvertera elektriska signaler till optiska signaler (och vice versa) för att underlätta dataöverföring över fiberoptiska kablar eller att tillhandahålla kopparanslutning.

1. Definition och syfte : I sin kärna är en SFP -modul en miniatyrgigabit -gränssnittskonverterare (GBIC) som tillåter nätverksenheter som switchar, routrar och nätverksgränssnittskort (NIC) för att ansluta till olika fiberoptiska kablar eller kopparkablar. Det fungerar som ett gränssnitt, vilket gör att data kan resa över olika fysiska medier.

2. Nyckelegenskaper :

Het : SFP: er kan sättas in i eller tas bort från en nätverksenhet utan att stänga av systemet, minimera driftstopp och förenkla underhåll.
Kompakt : Deras lilla storlek möjliggör hög portdensitet på nätverksutrustning, vilket gör dem idealiska för rymdbegränsade miljöer.
Mångsidig : SFP: er stöder ett brett utbud av nätverksstandarder, datahastigheter och avstånd, vilket gör dem anpassningsbara till olika nätverksbehov.

C. Kort historia och utveckling (från GBIC till SFP och därefter)

SFP -modulen uppstod som en efterträdare till den större Gigabit -gränssnittskonverteraren (GBIC) sändtagare. Medan GBICS var effektiva begränsade deras skrymmande storlek portdensitet på nätverksutrustning. Branschens drivkraft för miniatyrisering och högre effektivitet ledde till utvecklingen av SFP, som erbjöd samma funktionalitet i ett betydligt mindre fotavtryck. Denna utveckling markerade ett viktigt ögonblick, vilket gjorde att nätverkstillverkare kan designa mer kompakta och kraftfulla enheter. SFP: s framgång banade vägen för ännu snabbare och mer avancerade sändtagare som SFP, Qsfp och Ofp, var och en pressade gränserna för dataöverföringshastigheter.

D. Betydelse i dagens nätverksinfrastruktur

I en ERA definierad av massiv dataförbrukning och efterfrågan på omedelbar kommunikation kan vikten av SFP -moduler inte överskattas. De är grundläggande för:

Skalbarhet : Att göra det möjligt för nätverk att enkelt utöka och anpassa sig till växande datakrav genom att helt enkelt byta moduler.
Flexibilitet : Att tillåta en enda nätverksenhet att stödja olika typer av anslutningar (t.ex. kortdistansfiber, långdistansfiber eller koppar) genom att ändra SFP.
Pålitlighet : Tillhandahålla robusta och högpresterande länkar som är nödvändiga för kritiska tillämpningar i datacenter, företagsnätverk och telekommunikation.

Utan dessa små, men ändå kraftfulla komponenter, skulle de höghastighets, flexibla och effektiva nätverk som vi litar på dagligen helt enkelt inte vara möjliga.

Ii. Förstå SFP -grunderna

A. Anatomi av en SFP -modul

En SFP -modul, trots sin lilla storlek, är en sofistikerad teknik som består av flera avgörande komponenter som arbetar i samarbete för att underlätta dataöverföring.

1. Transceiver -komponenter (sändare, mottagare) : Hjärtat i en SFP -modul ligger i dess sändtagarkomponenter. På ena sidan finns det en sändare (TX) som omvandlar elektriska datasignaler till optiska ljuspulser med en laserdiod (för fiberoptik) eller elektriska signaler för koppar. På andra sidan, a mottagare (Rx) upptäcker dessa inkommande optiska ljuspulser eller elektriska signaler och omvandlar dem tillbaka till elektriska datasignaler som nätverksenheten kan förstå. Denna dubbla funktionalitet är anledningen till att de ofta kallas "sändtagare".

2. Elgränssnitt : Detta är den del av SFP -modulen som ansluts direkt till värdnätverksenheten (t.ex. en switchport). Den består av en serie stift som fastställer den elektriska anslutningen, vilket gör att SFP kan ta emot ström och utbyta datasignaler med enhetens kretsar. Detta gränssnitt följer specifika standarder för att säkerställa interoperabilitet.

3. Optical Interface (LC Connector) : För fiberoptiska SFP: er är det optiska gränssnittet där fiberoptisk kabel ansluter. Den vanligaste anslutningstypen som används för SFP -moduler är LC (Lucent Connector) . LC-kontakter är små formfaktoranslutningar kända för sina högdensitetsfunktioner och pålitliga prestanda, vilket gör dem idealiska för den kompakta designen av SFP-moduler. De har vanligtvis en spärrmekanism för att säkerställa en säker anslutning.

4. Digital Diagnostic Monitoring (DDM) / Digital Optical Monitoring (DOM) : Många moderna SFP -moduler är utrustade med DDM- eller DOM -funktioner. Denna funktion gör det möjligt för nätverksadministratörer att övervaka realtidsparametrarna för SFP, såsom optisk utgångseffekt, optisk ingångseffekt, temperatur, laserförspänningström och sändarutbud. DDM/DOM är ovärderligt för nätverkshantering, vilket möjliggör proaktiv felsökning, prestationsövervakning och förutsägbart underhåll, vilket förbättrar nätverkets tillförlitlighet.

B. Hur SFP -moduler fungerar

Den operativa principen för en SFP -modul kretsar kring effektiv konvertering och överföring av signaler.

1. Signalomvandling (elektrisk till optisk och vice versa) : När data måste skickas från en nätverksenhet över en fiberoptisk kabel matas de elektriska datasignalerna från enheten in i SFP: s sändare. Sändaren omvandlar dessa elektriska signaler till ljusa pulser (med hjälp av en VCSEL- eller DFB -laser för fiber SFP: er, eller specifika elektriska signaler för koppar SFP). Dessa lätta pulser rör sig sedan genom fiberoptisk kabel. I den mottagande änden upptäcker en annan SFP -modulmottagare dessa lätta pulser och omvandlar dem tillbaka till elektriska signaler, som sedan överförs till den anslutna nätverksenheten.

2. Roll i dataöverföring över fiberoptiska kablar : SFP: er är avgörande mellanhänder i fiberoptiska nätverk. De möjliggör hög hastighet, långväga överföring av data som skulle vara omöjligt med traditionell kopparkablar över vissa längder. Genom att konvertera elektriska signaler till ljus övervinner de begränsningarna av elektrisk resistens och elektromagnetisk störning, vilket möjliggör robust och snabb dataflöde över stora avstånd inom datacentra, mellan byggnader eller till och med över städer.

C. Viktiga fördelar med SFP -moduler

Det utbredda antagandet av SFP -moduler beror till stor del på de betydande fördelarna de erbjuder i nätverksdesign och drift.

1. Flexibilitet och skalbarhet : SFP ger oöverträffad flexibilitet. En enda nätverksomkopplare kan stödja olika typer av anslutningar (t.ex. kortdistansmultimodfiber, långdistansfiber eller koppar Ethernet) genom att helt enkelt fylla sina SFP-portar med lämpliga moduler. Denna modularitet gör det möjligt för nätverk att enkelt skala och anpassa sig till förändrade krav utan att behöva ersätta hela nätverksenheter.

2. Kostnadseffektivitet : Genom att låta nätverksadministratörer endast köpa de specifika sändtagare som behövs för aktuella applikationer, minskar SFP: er initiala hårdvarukostnader. Dessutom förenklar deras varma karaktärer och DDM-kapaciteter underhåll och felsökning, vilket leder till lägre driftskostnader över tid.

3. Hethoppbar natur : Som nämnts kan SFP: er sättas in eller tas bort medan nätverksenheten är i drift. Denna "hot-swappable" -funktion minimerar nätverkets driftstopp under uppgraderingar, ersättare eller felsökning, vilket säkerställer kontinuerlig serviceutrustning.

4. Standardisering (MSA - Multi Source -avtal) : Design och funktionalitet för SFP-moduler styrs av ett multi-källavtal (MSA). Detta branschövergripande avtal säkerställer att SFP: er från olika tillverkare är interoperabla, förhindrar leverantörens lock-in och främjar en konkurrenskraftig marknad. Denna standardisering är en stor fördel, vilket ger användare ett brett utbud av val och säkerställer kompatibilitet över olika nätverksutrustning.

Iii. Typer av SFP -moduler

Mångsidigheten för SFP -moduler tillskrivs till stor del det stora utbudet av tillgängliga typer, var och en utformad för att uppfylla specifika nätverkskrav för datahastighet, överföringsavstånd och fibertyp. Att förstå dessa kategorier är avgörande för att välja lämplig SFP för en given applikation.

A. Kategorisering efter datahastighet

SFP -moduler kategoriseras främst med den maximala datahastigheten de kan stödja. Detta bestämmer deras lämplighet för olika Ethernet -standarder.

Kategori	Datafrekvens	Beskrivning	Gemensamma typer	Fiber/kabeltyp	Typavstånd
100Base (Fast Ethernet)	100 Mbps	Designad för snabba Ethernet -applikationer, som används i äldre system eller specifika industriella applikationer.	100 base-fx, 100 base-lx	Multi-läge eller enfiber	Upp till 2 km (fx), upp till 10 km (LX)
1000base (Gigabit Ethernet)	1 Gbps	Den vanligaste typen, allmänt används i företagsnätverk och datacenter.	1000 base-sx	Multi-mode fiber (MMF)	Upp till 550 meter
			1000BASE-LX/LH	Enkelmodfiber (SMF)	Upp till 10 km
			1000 base-zx	Enkelmodfiber (SMF)	Upp till 70-80 km
			1000 base-t	Koppar (RJ45)	Upp till 100 meter

B. Kategorisering efter våglängd/avstånd

Utöver datahastigheten klassificeras SFP: er också av våglängden för ljus de använder och det maximala avståndet de kan täcka.

Kategori	Våglängd/metod	Beskrivning	Typisk användning
Kortsäckande (SR)	850 nm	Designad för kortare avstånd över fiber med flera lägen.	Intra-building, datacenterlänkar
Long-Areach (LR)	1310 nm	Designad för längre avstånd över fiber med en enda läge.	Interbyggnad, campusnätverk
Utökat räckvidd (ER)	1550 nm	Erbjuder ännu större avstånd över fiber med en enda läge.	Metropolitan Area Networks (Mans), Long-Haul Enterprise Connections

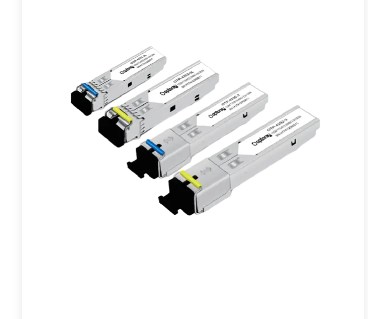

Bi-riktning (BIDI) SFPS	Två olika våglängder (t.ex. 1310/1490 nm)	Överför och tar emot data över en enda del av fiberoptisk kabel.	Fiber till hemmet (FTTH) applikationer
CWDM SFPS (grov våglängdsavdelning multiplexering)	Breaktigt åtskilda våglängder (t.ex. 1270-1610 nm)	Tillåter flera datakanaler över en enda fibersträng med olika våglängder. Kostnadseffektivt för medelstora avstånd.	Tunnelbanan, Enterprise Networks
DWDM SFPS (tät våglängdsdelning multiplexering)	Nära åtskilda våglängder (t.ex. C-band 1530-1565 nm)	Tillåter betydligt högre antal kanaler och större bandbredd över en enda fiber.	Långt nätverk med hög kapacitet

C. Specialiserade SFP -moduler

Förutom standard Ethernet -applikationer anpassas SFP: er också för andra nätverksprotokoll.

1. Fiberkanal SFPS : Dessa moduler är specifikt designade för fiberkanalnätverk, som vanligtvis används i lagringsområdetätverk (SAN). De stöder olika fiberkanalhastigheter (t.ex. 1G, 2G, 4G, 8G) och är avgörande för höghastighetsdataöverföring mellan servrar och lagringsenheter.

2. Sonet/SDH SFPS : Synkron optiska nätverk (SONET) och synkron digital hierarki (SDH) är standardiserade protokoll för att överföra digital information över optisk fiber. SFP: er är tillgängliga för att stödja olika SONET/SDH-priser (t.ex. OC-3, OC-12, OC-48), vilket möjliggör deras användning i telekommunikationsnät för röst- och dataöverföring.

Iv. SFP mot SFP mot QSFP mot OSFP

När nätverkskraven fortsätter att eskalera har utvecklingen av optiska sändtagare lett till en familj av moduler, var och en utformad för att stödja gradvis högre datahastigheter. Medan SFP-moduler lägger grunden för kompakta, varma sändare, har efterföljande iterationer dykt upp för att möta den omättliga efterfrågan på bandbredd. Att förstå skillnaderna mellan dessa formfaktorer är avgörande för att utforma och uppgradera högpresterande nätverk.

Modultyp	Fullnamn	Typisk datahastighet	Nyckelegenskaper	Gemensamma applikationer
SFP	Small Form-Factor Pluggable	1 Gbps	Kompakt, varm-pluggbar, föregångare till SFP.	Gigabit Ethernet, 1G Fiber Channel, Anslutning av switchar/routrar/servrar.
SFP	Förbättrad liten formfaktor pluggbar	10 Gbps	Fysiskt liknande storlek som SFP, högre hastighet, flyttar viss signalkonditionering till värd.	10 Gigabit Ethernet, server-till-tor-switch-länkar, interwitch-länkar i datacenter.
QSFP	Quad liten formfaktor pluggbar plus	40 Gbps	Överför 4 x 10 Gbps -körfält, högre densitet än 4x SFP.	40 Gigabit Ethernet, Infiniband, högbandbredd upplänkar.
QSFP28	Quad Small Form-Factor Pluggbara 28	100 Gbps	Överför 4 x 25 Gbps -körfält.	100 Gigabit Ethernet, Data Center Interconnect, Core Network Links.
QSFP56	Quad Small Form-Factor Pluggbara 56	200 Gbps	Överför 4 x 50 Gbps PAM4 -körfält.	200 Gigabit Ethernet, Next-Gen Data Center Networks.
QSFP-DD	Quad Small Form-Factor Pluggbar dubbel densitet	200/400/800 Gbps	Fördubblar elektriska körfält till 8, liknande formfaktor som QSFP.	Datacenter för ultrahögdensitet, molnätverk.
OSFP	Octal liten formfaktor pluggbar	400/800 Gbps	Stöder 8 elektriska körfält, något större än QSFP-DD för bättre termisk hantering.	Nöjeslag 400G och framtida 800G-distributioner, Hyperscale-datacenter.

E. När ska man använda vilka: applikationsscenarier och nätverkskrav

Valet mellan SFP, SFP, QSFP och OSFP beror helt på de specifika nätverkskraven:

SFP (1 Gbps) : Idealisk för traditionella Gigabit Ethernet -anslutningar, äldre nätverksutrustning och scenarier där 1 Gbps bandbredd är tillräcklig, till exempel grundläggande kontorsnätverk eller anslutningsanordningar.
SFP (10 Gbps) : Standarden för 10 Gigabit Ethernet. Väsentligt för att ansluta servrar till topp-rack (TOR) -omkopplare, interwitch-länkar inom ett datacenter och företagets ryggradsnätverk där 10 Gbps är det aktuella hastighetskravet.
QSFP (40/100/200/400 GBPS) :
- QSFP (40 Gbps) : Används för att aggregera 10G-länkar, kopplings-till-switch-anslutningar och upplänkar med hög bandbredd i datacenter.
- QSFP28 (100 Gbps) : Arbetshästen för 100G-datacenter-sammankopplingar, kärnnätverkslänkar och serveranslutning med hög densitet.
- QSFP56/QSFP-DD (200/400/800 Gbps) : Avgörande för hyperscale-datacenter, molnleverantörer och extremt högbandbreddapplikationer där maximal portdensitet och bandbredd är av största vikt.
OSFP (400/800 Gbps) : Används också för banbrytande 400G och framtida 800G-distributioner, särskilt där termisk hantering och framtidssäkerhet är viktiga överväganden, ofta i storskaliga datacenter och tjänsteleverantörsnätverk.

Sammanfattningsvis, när nätverkshastigheterna fortsätter att accelerera, spelar varje sändtagarformfaktor en viktig roll vid olika lager av nätverksinfrastrukturen, vilket säkerställer att bandbreddkraven uppfylls effektivt och kostnadseffektivt.

V. Applications of SFP Modules

Den utbredda antagandet och kontinuerlig utveckling av SFP -moduler härrör från deras kritiska roll över ett brett utbud av nätverksmiljöer. Deras mångsidighet, i kombination med deras förmåga att stödja olika hastigheter och avstånd, gör dem oundgängliga komponenter i nästan alla aspekter av modern digital infrastruktur.

A. Datacenter

Datacenter är kanske de mest framträdande mottagarna av SFP -teknik. I dessa högdensitet, högbandbreddsmiljöer är SFP: er avgörande för:

Serveranslutning : Ansluta enskilda servrar till topp-av-rack (TOR) -omkopplare, vilket möjliggör höghastighetsdataöverföring för virtuella maskiner, applikationer och lagring.
Interwitch Links (ISL) : Tillhandahålla anslutningar med hög bandbredd mellan olika skikt av switchar (t.ex. åtkomst till aggregering, aggregering till kärnan) inom datacentret, vilket säkerställer snabbt dataflöde över nätverksstyget.
Data Center Interconnect (DCI) : För att ansluta geografiskt separerade datacenter, ofta med hjälp av långåtgärder SFP: er (som 1000BASE-LX/LH eller ZX) eller högre hastighets QSFP-moduler för att överbrygga avstånd över enstaka fiber.
Lagringsområde nätverk (SANS) : Fiber Channel SFPS används specifikt i SAN för att ansluta servrar till lagringsuppsättningar, vilket underlättar höghastighetsblocknivå datatillgång för kritiska applikationer.

B. Enterprise Networks (LAN/WAN)

SFP -moduler är grundläggande för utformningen och driften av Enterprise Local Area Networks (LANS) och WANS -nätverk (WAN), från småföretag till stora företag.

Campusryggrad : Anslutande byggnader eller olika avdelningar inom ett stort campusnätverk, ofta med hjälp av SFP: er med en enda läge för längre avstånd.
Distributions- och åtkomstlager : Tillhandahålla höghastighetsupplänkar från åtkomstskiktomkopplare (anslutande slutanvändarenheter) till distributionslageromkopplare, vilket säkerställer nätverksprestanda för ett stort antal användare.
Trådlös åtkomstpunkt : I större distributioner kan SFP: er användas för att ansluta trådlösa åtkomstpunkter med hög kapacitet till den trådbundna nätverksinfrastrukturen.
Anslutande äldre utrustning : 1000Base-T SFP: er tillåter moderna fiberoptiska switchar att ansluta till äldre kopparbaserade enheter eller segment i nätverket.

C. Telekommunikation (FTTH, Metro Ethernet)

Telekommunikationsindustrin förlitar sig starkt på SFP-moduler för att leverera höghastighetstjänster till hem och företag.

Fiber to the Home (FTTH) : BIDI SFP används ofta i passiva optiska nätverk (PONS) för FTTH -distributioner, vilket möjliggör dubbelriktad kommunikation över en enda fibersträng, vilket minskar kostnaderna för fiberdistribution.
Metro Ethernet : SFP: er, inklusive CWDM- och DWDM-varianter, är integrerade i metropolitiska nätverk (MANS), vilket gör det möjligt för tjänsteleverantörer att leverera Ethernet-tjänster med hög bandbredd över stads- och förortsområden. De möjliggör effektiv användning av fiberinfrastruktur genom att multiplexera flera tjänster på en enda fiber.
Mobila : Ansluta cellulära basstationer till kärnnätverket, säkerställa höghastighetsdataöverföring för mobil kommunikation.

D. Nätverk av lagringsområdet (SAN)

Som nämnts kort är SANS ett kritiskt tillämpningsområde för specialiserade SFP -moduler.

Fiberkanalanslutning : Fiberkanal SFP: er (t.ex. 1G, 2G, 4G, 8G, 16G Fiber Channel) är specifikt utformade för Fiber Channel-protokollet, som är optimerad för höghastighetsdataöverföring mellan servrar och delade lagringsenheter. Dessa moduler är viktiga för att säkerställa prestanda och tillförlitlighet i uppdragskritiska lagringssystem.

E. Industrial Ethernet

Utöver traditionella IT -miljöer finns SFP -moduler alltmer i industriella miljöer, där robusta och tillförlitliga nätverk är avgörande för automatiserings- och kontrollsystem.

Industrikontrollsystem : Anslutning av PLC: er (programmerbara logikstyrenheter), sensorer och ställdon i tillverkningsanläggningar, smarta fabriker och energinät.
Hårda miljöer : SFP: s industrikvalitet är utformade för att motstå extrema temperaturer, vibrationer och elektromagnetisk störning, vilket säkerställer stabil nätverksdrift vid utmanande industriella förhållanden.
Långdistansanslutning : Tillförlitlig kommunikation över långa avstånd inom stora industrikomplex där kopparkablar skulle vara opraktiskt eller mottagligt för störningar.

I huvudsak, från kärnan på internet till fabriksgolvet, är SFP-moduler de osungna hjältarna som tillhandahåller de nödvändiga optiska och elektriska gränssnitten, vilket möjliggör det sömlösa, höghastighetsflödet av data som underbygger vår sammankopplade värld.

Vi. Välja rätt SFP -modul

Att välja lämplig SFP-modul är ett kritiskt beslut som direkt påverkar nätverksprestanda, tillförlitlighet och kostnadseffektivitet. Med det stora utbudet av tillgängliga SFP -typer kräver det att göra ett informerat val noggrant övervägande av flera viktiga faktorer.

A. Kompatibilitetsöverväganden (leverantörslockning, tredjeparts SFP)

En av de mest avgörande aspekterna när du väljer en SFP -modul är kompatibilitet.

Leverantör : Många tillverkare av nätverksutrustning (t.ex. Cisco, Juniper, HP) genomför proprietär kodning i sina sändtagare, vilket innebär att deras enheter kan utfärda varningar eller till och med vägra att arbeta med SFP från andra leverantörer. Denna praxis, känd som leverantörens lock-in, kan begränsa dina val och öka kostnaderna.
Tredjeparts SFPS : Högkvalitativ tredjeparts SFP-tillverkare producerar moduler som överensstämmer med MSA (flera källavtal) och är kodade för att vara kompatibla med stora varumärken för nätverksutrustning. Dessa kan erbjuda betydande kostnadsbesparingar utan att kompromissa med prestanda, förutsatt att de kommer från ansedda leverantörer. Verifiera alltid kompatibiliteten för tredjeparts SFP: er med din specifika nätverksenhetsmodell innan köpet.

B. Nätverkskrav (datahastighet, avstånd, fibertyp)

De grundläggande tekniska kraven i ditt nätverk dikterar vilken typ av SFP som behövs.

Datafrekvens : Bestäm den nödvändiga bandbredden för din länk. Behöver du 1 Gbps (SFP), 10 GBPS (SFP), 40 GBPS (QSFP), 100 GBPS (QSFP28) eller till och med högre hastigheter (QSFP-DD, OSFP)? Detta är det primära filtret för ditt val.
Avstånd : Hur långt ifrån varandra är de två anslutna enheterna?
- För korta avstånd (t.ex. inom ett rack eller ett enkelrum) kan koppar SFP: er (1000BASE-T) eller SFP: er med kort räckvidd (1000 base-SX) räcka.
- För medelstora avstånd (t.ex. inom en byggnad eller campus) är Long-Rach Fiber SFP (1000BASE-LX/LH) vanliga.
- För utökade avstånd (t.ex. mellan byggnader, över en stad) kan SFP: er (1000 base-Zx) eller DWDM SFP vara nödvändigt.
Fibertyp :
- Multi-mode fiber (MMF) : Används för kortare avstånd, vanligtvis med SX SFP. Se till att SFP matchar kärnstorleken och den modala bandbredden för din MMF -kabel (t.ex. OM1, OM2, OM3, OM4, OM5).
- Enkelmodfiber (SMF) : Används för längre avstånd, vanligtvis med LX/LH, ZX, BIDI, CWDM eller DWDM SFP.

C. Miljöfaktorer (temperatur, industriell kvalitet)

Tänk på den driftsmiljö där SFP -modulen kommer att distribueras.

Temperaturområde : Standard SFP: er fungerar inom kommersiella temperaturintervall (0 ° C till 70 ° C). Men för utplaceringar i okonditionerade utrymmen, utomhuskapslingar eller industriella miljöer kan du behöva SFPS i industrikvalitet (ofta betygsatt för -40 ° C till 85 ° C) för att säkerställa tillförlitlig drift under extrema temperaturfluktuationer.
Fuktighet och vibration : Även om det är mindre vanligt, är vissa specialiserade SFP: er utformade för att motstå högre nivåer av fuktighet eller vibrationer, vilket kan vara kritiskt i vissa industriella eller utomhusapplikationer.

D. Kostnad kontra prestanda

Att balansera kostnader och prestanda är alltid ett övervägande.

Prestationsbehov : Kompromissa inte med prestanda om din applikation kräver hög bandbredd och låg latens. Underspecificering av en SFP kan leda till nätverksflaskhalsar och dålig användarupplevelse.
Budgetbegränsningar : Även om äkta OEM SFP: er kan vara dyrt, ger ansedda tredjepartsalternativ ofta ett kostnadseffektivt alternativ utan att offra kvalitet eller prestanda. Utvärdera den totala ägandekostnaden, inklusive potentiella framtida uppgraderingar och underhåll.

E. Betydelse av DDM/DOM för övervakning

Digital Diagnostic Monitoring (DDM) eller Digital Optical Monitoring (DOM) är en avgörande funktion som bör prioriteras när du väljer SFP: er, särskilt för kritiska länkar.

Realtidsövervakning : DDM/DOM tillåter nätverksadministratörer att övervaka nyckelparametrar som optisk sändningseffekt, optisk mottagningskraft, laserförspänningström, temperatur och matningsspänning i realtid.
Proaktiv felsökning : Denna information är ovärderlig för att identifiera potentiella problem innan de orsakar nätverksavbrott (t.ex. nedbrytande optisk kraft som indikerar en smutsig kontakt eller misslyckad modul).
Förutsägbart underhåll : Genom att spåra trender i SFP -prestanda kan administratörer schemalägga underhåll proaktivt och förhindra oväntad driftstopp.
Länkbudgetanalys : DDM -data hjälper till att verifiera den optiska länkbudgeten och säkerställa att signalstyrkan ligger inom acceptabla gränser för tillförlitlig kommunikation.

Genom att noggrant utvärdera dessa faktorer kan nätverkspersonal välja de lämpligaste SFP -modulerna som uppfyller deras specifika tekniska krav, budgetbegränsningar och operativa krav, vilket säkerställer en robust och effektiv nätverksinfrastruktur.

Vii. Installation och underhåll

Korrekt installation och flitigt underhåll är avgörande för att maximera livslängden och säkerställa tillförlitlig prestanda för SFP -moduler i din nätverksinfrastruktur. Medan SFP: er är utformade för att underlätta användningen, kan man följa bästa praxis förhindra gemensamma problem och utvidga sin driftseffektivitet.

A. Bästa metoder för installation

Att installera en SFP-modul är i allmänhet enkel på grund av dess varma pluggbara design, men några viktiga metoder bör alltid följas:

Handtag med försiktighet : SFP -moduler, särskilt deras optiska gränssnitt, är känsliga komponenter. Hantera dem alltid genom deras metallhölje och undvik att röra vid den optiska porten eller de elektriska stiften.
Renlighet är av största vikt : Innan du sätter in en SFP eller ansluter en fiberoptisk kabel, se till att både SFP: s optiska port och fiberanslutningsändarna är rena. Även mikroskopiska dammpartiklar kan förstöra optisk prestanda avsevärt. Använd specialiserade fiberoptiska rengöringsverktyg (t.ex. luddfria våtservetter och rengöringsvätska eller rengöringsmedel med en klick).
Korrekt orientering : De flesta SFP: er har en specifik orientering för införande. Se till att modulen är korrekt anpassad till porten på nätverksenheten. Den ska glida in smidigt med en mild tryck tills den klickar på plats. Tvinga aldrig en SFP i en port.
Säkra spärren : När du har insatt, se till att SFP: s spärrmekanism (om den är närvarande) är ordentligt engagerad för att säkra den i hamnen. För fiberoptiska SFP: er, anslut LC -fiberkontakten tills de klickar säkert in i modulens optiska portar.
Matchningssändare och fibertyper : Kontrollera alltid att SFP-modulen (t.ex. multi-läge eller enkelläge) matchar den typ av fiberoptisk kabel som används. Misjaktade komponenter kommer att leda till länkfel.
ESD -skydd : Använd alltid antistatiska försiktighetsåtgärder (t.ex. en ESD-handledsrem) vid hantering av SFP: er för att förhindra skador från elektrostatisk urladdning.

B. Felsökning av vanliga SFP -frågor

Trots korrekt installation kan problem ibland uppstå. Här är vanliga SFP-relaterade problem och första felsökningssteg:

1. Länka ner : Detta är den vanligaste frågan, vilket indikerar ingen aktiv anslutning.

Kontrollera fysiska anslutningar : Se till att båda ändarna av fiber- eller kopparkabeln är säkert anslutna till SFP: erna och att SFP: erna är helt sittande i sina respektive portar.
Verifiera SFP -kompatibilitet : Bekräfta att båda SFP: erna är kompatibla med varandra (t.ex. samma hastighet, våglängd och fibertyp) och med nätverksenheterna de är anslutna till.
Inspektera fiber/kabel : Kontrollera om den synliga skadan på fiberoptisk kabel (kinks, skär) eller kopparkabel.
Rena kontakter : Dirty Fiber End-Faces är ofta orsak till länkproblem. Rengör både SFP: s optiska port och fiberkontakten.
Bytkomponenter : Om möjligt kan du försöka byta SFP med en känd bra eller prova SFP i en annan port på omkopplaren. Prova också en annan fiberkabel.
Kontrollera DDM/DOM -data : Om du är tillgänglig, använd DDM/DOM för att kontrollera optisk sändning och ta emot effektnivåer. Låg mottagningseffekt indikerar ofta en smutsig kontakt, en felaktig fiber eller ett problem med den sändande SFP.
Hamnkonfiguration : Se till att switchporten är aktiverad och korrekt konfigurerad (t.ex. hastighet, duplexinställningar).

2. CRC -fel (Cyclic Redundancy Check -fel) : Dessa indikerar skadade datapaket, ofta på grund av signalintegritetsproblem.

Smutsiga kontakter : En primär orsak. Rengör alla optiska anslutningar noggrant.
Felfiber : Skadad fiberkvalitet kan införa fel. Testa eller byt ut fibern.
Distans-/dämpningsfrågor : Länken kan vara för lång för SFP -typen, eller det kan vara överdriven signalförlust (dämpning) i fibern. Kontrollera länkbudgeten och DDM -värden.
Felaktig SFP : SFP i sig kan vara defekt. Försök att byta ut den.

3. Maktfrågor : SFP -modulen känns inte igen eller visar låg effekt.

Otillräcklig kraft från värd : Se till att nätverksenhetsporten levererar tillräcklig kraft.
Felaktig SFP : SFP i sig kan dra för mycket kraft eller vara defekt.
Överhettning : Om SFP överhettas kan det minska effekten eller stänga av. Se till ordentligt luftflöde runt nätverksenheten.

C. Rengöring och vård av optiska gränssnitt

De optiska gränssnitten för SFP: er och fiberanslutningar är extremt känsliga för föroreningar. En enda dammpartikel kan blockera eller sprida ljus, vilket leder till betydande signalförlust och nedbrytning av prestanda.

Rengör alltid innan du ansluter : Gör det till en standardpraxis att rengöra fiberändfacar och SFP-portar varje gång du ansluter dem.
Använd rätt rengöringsverktyg : Investera i högkvalitativa, luddfria fiberstyrningsstukar, rengöringsvätska (t.ex. isopropylalkohol specifikt för fiberoptik) eller dedikerade enklickfiberrengörare.
Använd aldrig tryckluft : Tryckluft kan trycka föroreningar vidare in i kontakten eller SFP -porten.
Håll dammlocken på : När du inte används, håll alltid de skyddande dammlocken på både SFP -moduler och fiberoptiska kablar för att förhindra kontaminering.

D. Säkerhetshänsyn (lasersäkerhet)

SFP -moduler använder lasrar för optisk överföring, som kan utgöra en säkerhetsrisk om de hanteras felaktigt.

Osynlig laserstrålning : Det ljus som släpps ut av fiberoptiska sändtagare är ofta osynligt för det mänskliga ögat, vilket gör det särskilt farligt.
Titta aldrig direkt in i en optisk port : Se aldrig direkt in i en aktiv SFP: s optiska port eller slutet på en ansluten fiberoptisk kabel. Om du gör det kan det orsaka allvarliga och permanenta ögonskador.
Följ säkerhetsetiketter : Följ alltid lasersäkerhetsvarningarna och etiketterna på SFP -modulerna och nätverksutrustningen.
Använd rätt utrustning : Vid testning eller felsökning, använd en optisk kraftmätare eller annan lämplig utrustning utformad för fiberoptisk testning, snarare än direkt visuell inspektion.

Genom att följa dessa installationsriktlinjer och förstå gemensamma felsökningssteg kan nätverksadministratörer säkerställa livslängd och toppprestanda för sina SFP -moduler, vilket bidrar till ett stabilt och effektivt nätverk.

Viii. Framtida trender inom SFP -teknik

Nätverksvärlden är i ett evigt utvecklingsläge, drivet av den obevekliga efterfrågan på högre bandbredd, lägre latens och större effektivitet. SFP -teknik, som är i framkant av optisk anslutning, anpassar sig kontinuerligt till dessa krav. Flera viktiga trender är att utforma framtiden för SFP -moduler och deras mer avancerade motsvarigheter.

A. Högre hastigheter (t.ex. SFP-DD)

Den mest framträdande trenden är den kontinuerliga drivkraften för högre datahastigheter. När 100 Gbps och 400 Gbps -nätverk blir vanligare ser branschen redan mot nästa generation av hastigheter.

800 Gbps och därefter : Moduler som QSFP-DD (Quad Small Form-Factor Pluggbar dubbeldensitet) och OSFP (Octal Small Form-Factor Pluggbara) leder laddningen för 400 Gbps och utvecklas aktivt för 800 Gbps och till och med 1,6 TBPS. Dessa framsteg uppnås genom att öka antalet elektriska körfält och använda mer komplexa moduleringsscheman (som PAM4).
SFP-DD (liten formfaktor pluggbar dubbeldensitet) : Detta är en framväxande formfaktor som syftar till att föra högre täthet och hastigheter (t.ex. 50 Gbps, 100 Gbps) till den traditionella SFP -formfaktorn genom att fördubbla antalet elektriska körfält. Detta möjliggör större bandbredd inom det välkända SFP-fotavtrycket och erbjuder en övertygande uppgraderingsväg för befintlig SFP-baserad infrastruktur.

B. Integration med avancerade funktioner

Framtida SFP -moduler handlar inte bara om hastighet; De integrerar också mer intelligens och avancerade funktioner.

Förbättrad DDM/DOM : Även om DDM/DOM redan är vanligt, förvänta dig att mer sofistikerad realtidsdiagnostik, prediktiv analys och till och med självhelande kapacitet ska integreras i sändtagare. Detta möjliggör ännu mer granulär övervakning och proaktiv nätverkshantering.
Säkerhetsfunktioner : När nätverkssäkerhet blir av största vikt kan sändtagare inkludera inbäddade säkerhetsfunktioner, såsom krypteringskapacitet eller förbättrade autentiseringsmekanismer, för att skydda data vid det fysiska lagret.
Lägre strömförbrukning : Med den ökande tätheten av nätverksutrustning och stigande energikostnader förblir effekteffektiviteten ett kritiskt designmål. Framtida SFP: er kommer att fortsätta att fokusera på att minska strömförbrukningen per bit, vilket bidrar till grönare datacentra och lägre driftskostnader.

C. Roll i 5G- och IoT -nätverk

Proliferationen av 5G trådlös teknik och den enorma utvidgningen av Internet of Things (IoT) skapar enastående krav på nätverksinfrastruktur, och SFP -moduler spelar en viktig roll för att möjliggöra dessa transformationer.

5g backhaul : SFP- och QSFP-moduler är viktiga för de högbandbredd backhaul-anslutningarna som länkar 5G-basstationer till kärnnätverket. När 5G-nätverk utvecklas kommer högre hastighets SFP: er att vara avgörande för att hantera den enorma datatrafiken som genereras av förbättrad mobilt bredband, ultralättande kommunikation med låg latens och massiv kommunikation av maskintyp.
Kantberäkning : Ökningen av Edge Computing, som förenar behandlingen närmare datakällan, förlitar sig starkt på höghastighets, tillförlitlig anslutning. SFP: er är grundläggande för att ansluta kantdatacentra och enheter, vilket säkerställer låg latens för kritiska IoT -applikationer.
Industrial IoT (IIOT) : I industriella inställningar möjliggör robusta och höghastighets SFP-moduler utplacering av IIOT-sensorer och enheter, vilket underlättar insamling och kontroll av realtid för smarta fabriker och automatiserade system.

D. Fortsatt miniatyrisering och effekteffektivitet

Trenden mot mindre formfaktorer och minskad strömförbrukning kommer att kvarstå.

Mindre fotavtryck : Medan SFP: er redan är kompakt kommer drivkraften för högre portdensitet att fortsätta att driva för ännu mindre sändtagarkonstruktioner, vilket gör att tillverkare av nätverksutrustning kan packa mer anslutning till mindre utrymme.
Energieffektivitet : Forskning och utveckling är inriktade på att optimera de optiska och elektriska komponenterna inom SFP: er för att konsumera mindre kraft samtidigt som man upprätthåller eller ökar prestandan. Detta är avgörande för att hantera värmeavledning i miljöer med hög densitet och minska koldioxidavtrycket för datacentra.

Sammanfattningsvis är SFP -tekniken långt ifrån statisk. Det är ett dynamiskt område som fortsätter att förnya sig, driva gränserna för hastighet, effektivitet och intelligens för att möta de ständigt växande kraven från vår sammankopplade värld, från hyperscale datacenter till de längsta räckvidden av 5G- och IoT-nätverk.

Ix. Slutsats

A. Recap of SFP: s betydelse och mångsidighet

Under hela denna artikel har vi undersökt den mångfacetterade världen av SFP -moduler, från deras grundläggande roll i moderna nätverk till deras intrikata anatomi och olika tillämpningar. Vi började med att känna igen SFP: er som "ryggraden" i anslutningen, vilket möjliggjorde den sömlösa omvandlingen av elektriska signaler till optiska pulser och vice versa. Deras heta, kompakta och mångsidiga natur har gjort dem oundgängliga komponenter i praktiskt taget varje nätverksmiljö.

Vi djupt in i de olika typerna och kategoriserar dem efter datahastighet (100Base, 1000Base), våglängd/avstånd (SR, LR, ER, BIDI, CWDM/DWDM) och specialiserade applikationer (Fiber Channel, SONET/SDH). Utvecklingen från GBIC till SFP, och sedan till högre hastighetsvarianter som SFP, QSFP och OSFP, belyser branschens kontinuerliga drivkraft för större bandbredd och effektivitet. Vi såg hur dessa moduler är kritiska över datacenter, företagsnätverk, telekommunikation, lagringsområdesnätverk och till och med industriella inställningar, vilket ger nödvändiga gränssnitt för höghastighetsdataflöde.

Vidare undersökte vi de avgörande övervägandena för att välja rätt SFP, och betonade kompatibilitet, nätverkskrav, miljöfaktorer och DDM/DOM: s ovärderliga roll för övervakning. Slutligen täckte vi de bästa metoderna för installation, felsökning av vanliga problem och vikten av noggrann rengöring och lasersäkerhet.

B. Slutliga tankar om sin roll i att utveckla nätverkslandskap

SFP -modulen är i sina olika iterationer mer än bara en hårdvara; Det är ett bevis på den modularitet och anpassningsförmåga som krävs i en ständigt accelererande digital värld. Dess förmåga att tillhandahålla flexibel, skalbar och kostnadseffektiv anslutning har gjort det möjligt för nätverksinfrastrukturer att utvecklas utan konstant, störande översyn. När vi ser till framtiden, trenderna mot ännu högre hastigheter (800 Gbps och därefter med SFP-DD, QSFP-DD, OSFP), integrationen av avancerade funktioner som förbättrad diagnostik och säkerhet och deras centrala roll för att möjliggöra 5G- och IoT-nätverk, underkinna de varaktiga relevanta och fortsatta innovation inom avgivningstekniken.

Dessa små, men ändå kraftfulla sändtagare kommer att fortsätta vara kärnan i vår sammankopplade värld, vilket tyst underlättar de massiva dataflödena som driver allt från molnberäkning till autonoma system.

C. Ring till handling/vidare läsning

Att förstå SFP -moduler är ett grundläggande steg för alla som är involverade i nätverksdesign, distribution eller underhåll. För att fördjupa din kunskap, överväg att utforska:

Specifika MSA -dokument : För detaljerade tekniska specifikationer.
Leverantörskompatibilitetsmatriser : För att säkerställa sömlös integration med din befintliga utrustning.
Fiberoptiska kablarstandarder : Att förstå nyanserna hos olika fibertyper och deras påverkan på SFP -prestanda.
Emerging Transceiver Technologies : Håll ett öga på utvecklingen i 800 g och därefter för att hålla dig före kurvan i nätverksutveckling.
