SFP -modul: Nyckellänken för nätverkskommunikation

I dagens digitala tidsålder har den snabba utvecklingen av nätverkskommunikation gjort effektiv dataöverföring nyckeln. Bakom detta, SFP -modul , som en viktig komponent i nätverksutrustning, spelar en oumbärlig roll. Med sin unika prestanda och egenskaper har den lagt en solid grund för att bygga höghastighets- och stabila nätverksanslutningar.

1. Vad är SFP -modul?

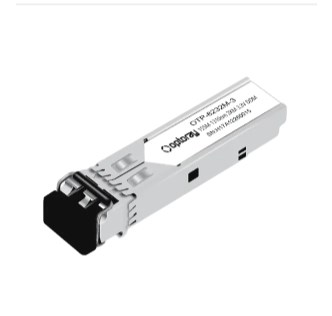

SFP, det vill säga liten formfaktor pluggbar. Per definition är det en optisk modul som följer specifika standarder, främst används för att förverkliga den ömsesidiga omvandlingen av optiska signaler och elektriska signaler mellan nätverksenheter. Denna modul är liten i storlek, vanligtvis bara storleken på en tumme, men den innehåller kraftfulla funktioner.

Födelsen av SFP -modulen kan betraktas som en stor innovation inom nätverkskommunikation. Innan det dök upp var GBIC (Gigabit Interface Converter) en mer vanligt använt nätverksanslutningskomponent. GBIC -modulen är emellertid stor i storlek och har vissa begränsningar för att förbättra hamntätheten för utrustningen. Framväxten av SFP -moduler har löst detta problem väl. Storleken reduceras med ungefär hälften jämfört med GBIC -moduler, vilket möjliggör mer än dubbelt så många portar som kan konfigureras på samma enhetspanel, vilket förbättrar enhetens portdensitet och underlättar utvidgningen och uppgraderingen av nätverket. ​

2. Arbetsprincip för SFP -moduler
Arbetsprincipen för SFP -moduler är baserad på optisk kommunikationsteknik. I den sändande änden omvandlar den den elektriska signalen från nätverksenheten till en optisk signal och överför den genom optisk fiber. Specifikt är den elektriska signalen först inmatning i körkretsen inuti modulen. Efter körkretsprocesserna och förstärker den elektriska signalen styr den lasern för att omvandla den elektriska signalen till motsvarande optisk signal och skickar sedan den optiska signalen ut genom den optiska fibern. ​

I den mottagande änden är processen motsatsen. Fotodetektorn i SFP -modulen är ansvarig för att ta emot den optiska signalen från den optiska fibern och omvandla den till en elektrisk signal. Därefter förstärks den elektriska signalen av förförstärkaren och formas sedan och återställs av den efterföljande bearbetningskretsen, och slutligen matas den bearbetade elektriska signalen ut till nätverksenheten.

Iii. Klassificering av SFP -moduler
(I) Klassificering efter hastighet
100Base SFP: representerar vanligtvis överföringshastigheten på 100 Mbps och 155 Mbps och har använts i stor utsträckning i scenarier såsom Fast Ethernet, SDH/SONET och ATM. Men med den snabba utvecklingen av nätverksteknologi har de flesta enheter uppgraderats till 1 g eller högre hastigheter, och endast ett fåtal leverantörer tillhandahåller fortfarande denna typ av modul. ​
1000BASE SFP: Även känd som 1G- eller Gigabit -hastighetsmodul, är den mest populära sändtagartypen inom datakommunikation, med många leverantörer på marknaden och rika alternativ. ​
2G SFP: Inkluderar 2G -fiberkanal och 2,5G transmissionshastigheter, lämpliga för 2x FC SAN -switchar och SDH/SONET -utrustning. ​
10G SFP: Som en uppgraderad version av SFP-modulen stöder den dataöverföringshastigheter upp till 10 Gbps och har använts i stor utsträckning i applikationsscenarier med höga bandbreddkrav, såsom interna nätverksanslutningar i datacenter, högpresterande datoranvändning och andra fält. Dess utseende och storlek är desamma som för vanliga SFP -moduler, men dess prestanda har förbättrats avsevärt. ​
25G SFP28: Det kan uppnå höghastighetsöverföring av 25 Gbps, möta den nuvarande efterfrågan på högre bandbredd för vissa nya applikationer och gradvis dyka upp i scenarier såsom höghastighetsregler i datacenter.
​
(Ii) Klassificering efter våglängd
850NM SFP: Den tillhör en SFP-modul med flera lägen med en typisk våglängd på 850 nm. Vid denna våglängd är signalöverföringsavståndet för optisk fiber med flera lägen relativt kort, i allmänhet mindre än 2 km. Det fungerar emellertid bra i kortavstånd, högbandbredd applikationsscenarier, såsom kortdistansanslutningar inom datacentra. ​
1310NM SFP: Det är en vanlig våglängdstyp för SFP-moduler med en enda läge. Optisk fiber med en enda läge med en 1310 nm våglängd SFP-modul kan uppnå ett transmissionsavstånd på mer än 2 km och används ofta för medel- och kortavståndsnätverk, såsom campusnätverkets ryggradslänkar.
1550NM SFP: Även våglängden för en SFP-modul med en enda läge, jämfört med våglängden på 1310nm, har 1550nm våglängden lägre överföringsförlust i en-läge-fiber och ett längre transmissionsavstånd, som kan uppnå långväga överföring av ten eller till och med hundratals kilometer och är lämplig för långdistansöverförstånd som breda området och metror. ​

(Iii) Klassificering med transmissionsmedium
Multimode SFP: Stöder multimodoptiska fiberledningar såsom OM1, OM2, OM3, OM4 och OM5. Prestandan för multimodoptiska fibrer i olika kvaliteter varierar. Ju högre betyg, desto bättre prestanda som bandbredd och transmissionsavstånd. Multimode SFP-moduler används ofta i kortdistans-, högbandbredd och kostnadskänsliga nätverksmiljöer, såsom interna LAN: s företag och kortdistansförbindelser inom datacentra. ​

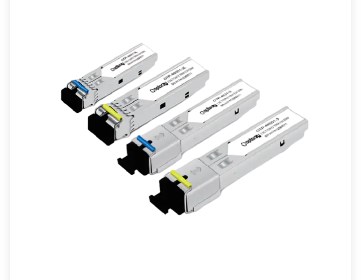

SFP med en enda läge: Lämplig för 9/125 um enkelläge optiska fiber (SMF) ledningar, vilket kan ge det maximala länköverföringsavståndet. Generellt sett är dess typiska växellåda 10 km eller 20 km. I vissa speciella applikationsscenarier kan det till och med nå 180 km. Det används ofta för långdistans, stor kapacitetsdataöverföring, såsom sammankoppling av datacenter, breda områden med breda nätverk, etc.
Kopparkabel SFP: Denna typ av modul använder traditionella kopparkablar, såsom nätverkskablar eller DAC (direktfästkabel) för att sända signaler. Jämfört med överföring av optisk fiber är SFP-moduler för kopparkabel billigare och lämpliga för kortdistans-, kostnadskänsliga och låghastighetsöverföringsscenarier, såsom kortdistansenhetsanslutningar i vissa små företagsnät. ​

Iv. Fördelar med SFP -moduler
(I) Hot-swappable funktioner
SFP-modulen har varmbytbar funktion, vilket innebär att modulen under drift av nätverksutrustning kan sättas direkt in eller kopplas ur utan att stänga av utrustningens ström. Denna funktion ger stor bekvämlighet för underhåll och uppgradering av nätverket, minskar kraftigt serviceavbrottstiden orsakad av driftstopp och förbättrar nätverkets tillgänglighet och tillförlitlighet.

(Ii) kompakt storlek
SFP -modulen är liten i storlek och har en hög portdensitet. Denna funktion gör det möjligt för nätverksenheter att tillhandahålla fler nätverksgränssnitt inom ett begränsat utrymme och därmed möta den växande efterfrågan på nätverksanslutningar. Genom att ta switchar som ett exempel kan switchar med SFP -moduler ge fler portar i samma chassi -storlek, vilket gör nätverksdistributionen mer flexibel och effektiv, särskilt lämplig för scenarier som datacenter med begränsat utrymme. ​

(Iii) Hög kostnadseffektivitet
Å ena sidan, på grund av storskalig produktion av SFP-moduler, finns det många leverantörer på marknaden och hård konkurrens, vilket gör sitt pris relativt överkomligt. Å andra sidan, när de uppgraderar nätverket, behöver användare bara byta ut motsvarande SFP -moduler utan att byta ut hela nätverksutrustningen, vilket kraftigt minskar kostnaden för nätverksuppgraderingar.
​
(Iv) bred kompatibilitet
SFP-moduler följer ett enhetligt avtal med flera källor (MSA), som gör det möjligt för SFP-moduler som produceras av olika tillverkare att användas på nätverksenheter med samma gränssnitt. Denna breda kompatibilitet ger användarna mer flexibilitet när de väljer nätverksenheter och moduler. Användare kan välja SFP-moduler av hög kvalitet med olika märken efter sina egna behov och budgetar utan att behöva oroa sig för kompatibilitetsproblem. Samtidigt främjar det också marknadskonkurrens och främjar kontinuerlig utveckling av SFP -modulstekniken och minskningen av kostnaderna.

V. Applikationsscenarier för SFP -moduler
(I) datacenter
I datacenter genomför SFP-moduler den viktiga uppgiften med höghastighetsdataöverföring och utbyte. Ett stort antal nätverksanslutningar inom datacenter, såsom mellan servrar, mellan servrar och switchar, och mellan switchar, kan inte separeras från SFP -moduler. Till exempel används 10G SFP-moduler ofta för höghastighetslänkanslutningar mellan kärnomkopplare och aggregeringsomkopplare inom datacentra för att tillgodose behoven av snabb utbyte och överföring av massiva data inom datacentra; Medan 25G SFP28-moduler används i vissa datacenterscenarier med högre bandbreddkrav, såsom anslutningen mellan högpresterande datorkluster och lagringsenheter, för att säkerställa att data kan överföras på ett höghastighet och stabilt sätt och för att säkerställa effektiv drift av datacenter. ​

(Ii) Enterprise Network
I företagsnätverk spelar SFP -moduler också en nyckelroll. Från kontorsnätverket inom företaget till campusnätverket används SFP -moduler för att uppnå anslutningar mellan olika enheter. Till exempel, i ett företagsnätverk, kan en 1G SFP -modul användas för att ansluta golvomkopplare och kärnomkopplare i en kontorsbyggnad för att bygga en stabilt och pålitligt campusnätryggradlänk; När du är inne på kontoret kan en SFP-modul med flera lägen användas för att ansluta stationära datorer och åtkomstbrytare för att möta anställdas dagliga kontorsbehov för nätverksbandbredd.

(Iii) Telekommunikationsnätverk

Inom området telekommunikationsnätverk är SFP-moduler viktiga komponenter för att uppnå långväga dataöverföring med hög kapacitet. Ryggradenätverken och Metropolitan Area Networks of Telecommunications Operators kräver långväga dataöverföring och utbyte. SFP-moduler med en enda läge har blivit det första valet i telekommunikationsnätverk på grund av deras långväga överföringsfördelar. SFP-moduler med en enda läge med en våglängd på 1550 nm används ofta för nätverksanslutningar mellan olika städer i telekommunikationsnätverket för att uppnå tvärregional dataöverföring; Och i Metropolitan Area Network används SFP-moduler också i stor utsträckning i anslutningar mellan olika lokala-enheter för att säkerställa att telekommunikationsnätverket kan stabilt och effektivt ge användare olika kommunikationstjänster som röst, data och video. ​

Som en nyckelkomponent inom nätverkskommunikation spelar SFP-moduler en oföränderlig roll för att bygga moderna höghastighets- och stabila nätverk med sina unika fördelar och ett brett utbud av applikationsscenarier. När tekniken fortsätter att gå vidare kommer SFP -moduler att fortsätta att innovera och utvecklas, vilket ger större bidrag för att ytterligare förbättra nätverkskommunikationstekniken.
